主要功能
应用于高压线路、中置柜、环网柜等场合的核相、相位测试、相序判断及验电等。
高压线路核相电压：10V～500kV
高压线路核相距离：200m
环网柜核相电压：AC 1V～600V
环网柜核相距离：30m
中置柜核相电压：10kV～35kV
中置柜核相距离：20m
概述

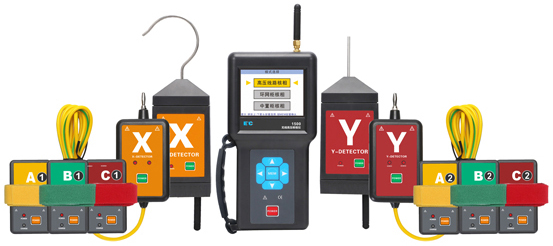

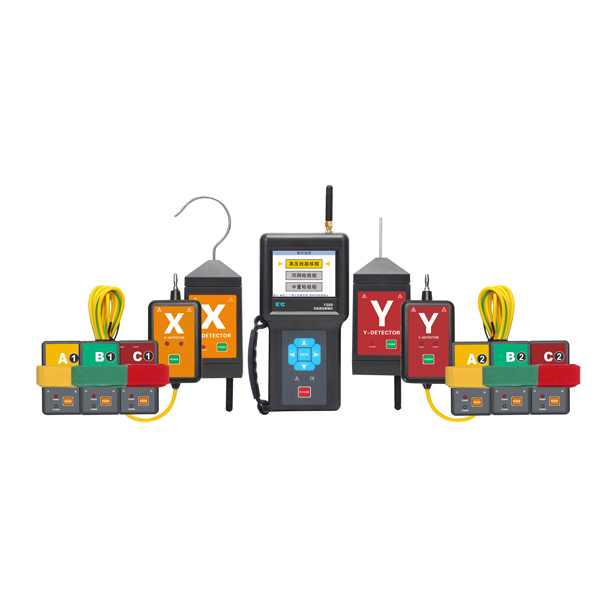

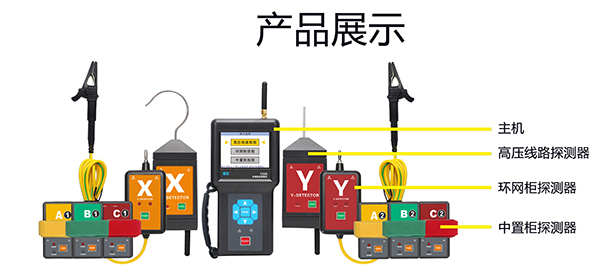

ETCR1560多功能无线高压核相仪是专为高压线路、中置柜、环网柜核相而精心设计制造的高性能产品，仪表配置了针对高压线路、环网柜、中置柜的探测器，应对各种核相场合得心应手。仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从1V～500kV电压自动核相，无需根据电压等级或用途购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能，还有验电及线路电压显示功能。 对高压线路核相时，当线路电压超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。核相仪由主机、高压线路探测器、中置柜探测器、环网柜探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。
产品特点
1. 配置3款核相探测器，应对各种核相场合得心应手。
2. 语音提示：“X信号正常、Y信号正常、同相、异相”。
3. 采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观。
4. 仪表具有验电功能，并可显示110kV以下的线电压。
5. 数据存储功能，能存储200组数据
技术参数
|
高压线路核相 |
|
|
探测器电源 |
3.7V,1000mAh充电锂电池 |
|
核相方式 |
接触式核相：≤110kV线路时 非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞110kV时，必须采用非接触核相。 |
|
核相电压 |
AC 10V～500kV |
|
核相距离 |
200m |
|
探测器尺寸 |
130mm×65mm×45mm |
|
探测器重量 |
2个探测器，约400g |
|
绝缘杆长度 |
约4500mm |
|
环网柜核相技术参数 |
|
|
探测器电源 |
3.7V,1000mAh充电锂电池 |
|
核相方式 |
接触式核相 |
|
核相电压 |
AC 1V～600V |
|
核相距离 |
30m |
|
探测器尺寸 |
120mm×54mm×30mm |
|
探测器重量 |
2个探测器，约260g |
|
中置柜核相技术参数 |
|
|
探测器电源 |
3.7V,1000mAh充电锂电池 |
|
核相方式 |
非接触式核相 |
|
核相电压 |
AC 10KV～35KV |
|
核相距离 |
20m |
|
探测器尺寸 |
80mm×46mm×26mm |
|
探测器重量 |
6个探测器，约420g |
|
其它技术参数 |
|
|
主机电源 |
3.7V,2600mAh充电锂电池 |
|
LCD尺寸 |
3.5寸彩屏；显示域：71mm×53mm |
|
主机尺寸 |
195mm×100mm×45mm |
|
主机重量 |
约350g |
|
相别定性 |
同相:－20°～20°；异相: 100°～140°和220°～260° |
|
量程 |
测试相位：0°～360° |
|
测试频率：45.0Hz～65.0Hz |
|
|
精度 |
相位：≤±8° |
|
频率：≤±2Hz |
|
|
分辩率 |
相位：1°频率：0.1Hz |
|
发射频率 |
433MHz、315MHz |
|
相位指示 |
向量图及数字同时显示 |
|
电源指示 |
探测器具有绿色电源指示灯 |
|
验电指示 |
“嘟--嘟--嘟”蜂鸣声 |
|
电压显示 范围 |
0.4kV～110kV |
|
显示速率 |
2次/秒 |
|
数据存储 |
300组(掉电或更换电池不会丢失数据) 高压线路核相100组，环网柜核相100组，中置柜核相100组 |
|
自动关机 |
开机约15分钟仪表将自动关机 |
|
电池电压 |
主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
|
额定电流 |
探测器：30mA max；主机：150mA max |
|
仪表质量 |
约8.38kg（含绝缘杆） |
|
仪表箱尺寸 |
1060mm×300mm×100mm |
|
绝缘试验 |
绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
|
外界干扰 |
无特强电磁场；无433MHz 、315MHz同频干扰 |
|
工作温湿度 |
-10℃～40℃；80%RH以下 |
|
存放温湿度 |
-10℃～60℃；70%RH以下 |
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
|

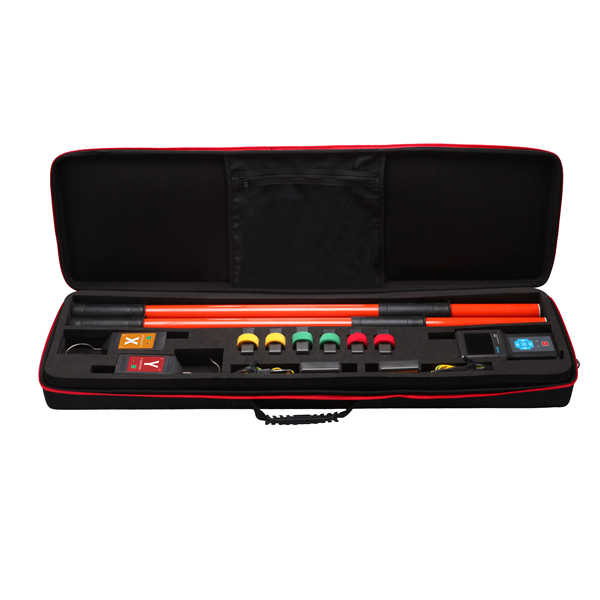

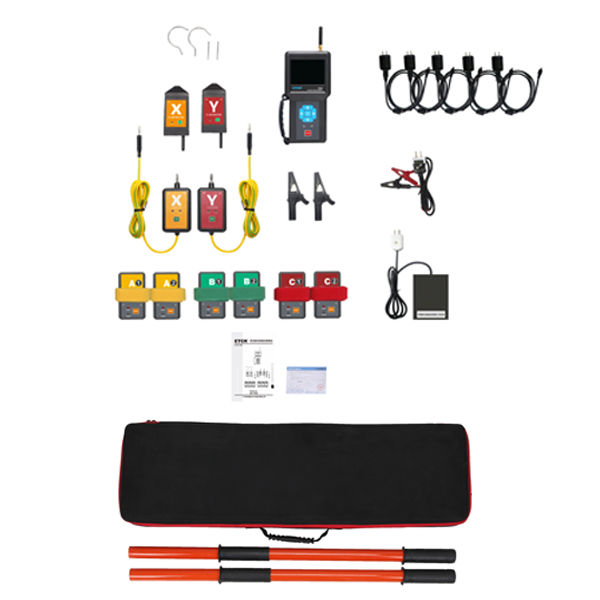

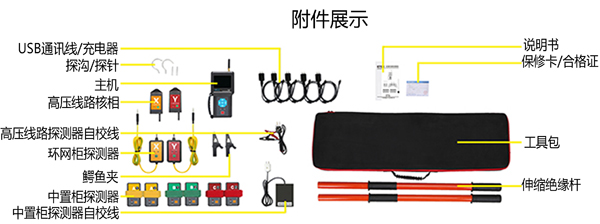

产品清单（包装附件）
|
主机 |
1台 |
|
高压线路探测器 |
2台 |
|
探钩、探针（高压线路核相用） |
各2根 |
|
高压线路探测器自校线 |
1条 |
|
环网柜探测器 |
2个 |
|
鳄鱼夹（环网柜核相用） |
2个 |
|
中置柜探测器 |
6个 |
|
中置柜探测器自校线 |
1个 |
|
三合一充电线 |
1条 |
|
四合一充电线 |
2条 |
|
充电器 |
3个 |
|
工具包 |
1件 |
|
伸缩绝缘杆 |
2根 |
|
用户手册、保修卡、合格证 |
1份 |
彩图
彩页
