主要功能
非接触式核相应用于电力配电系统10kV-35kV手车式中置柜相位判断、相序测试。
核相电压：10kV～35kV
核相距离：20m
相位量程：0°～360°
发射频率：433MHz、315MHz
概述

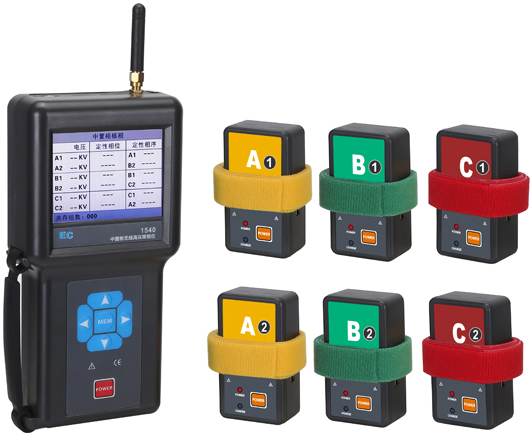

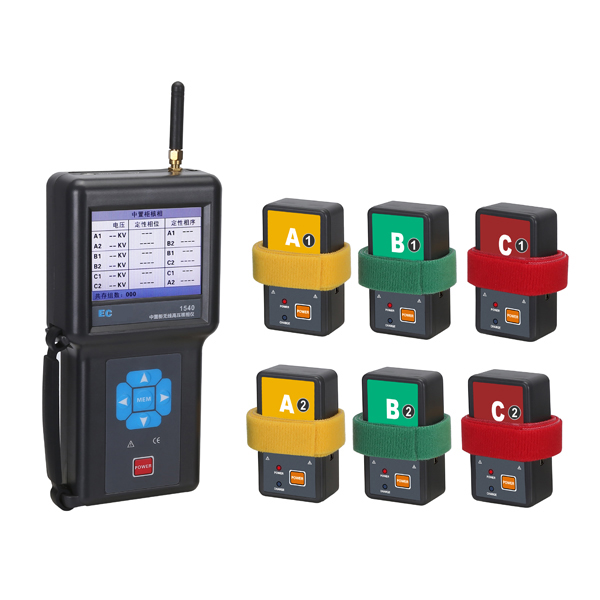

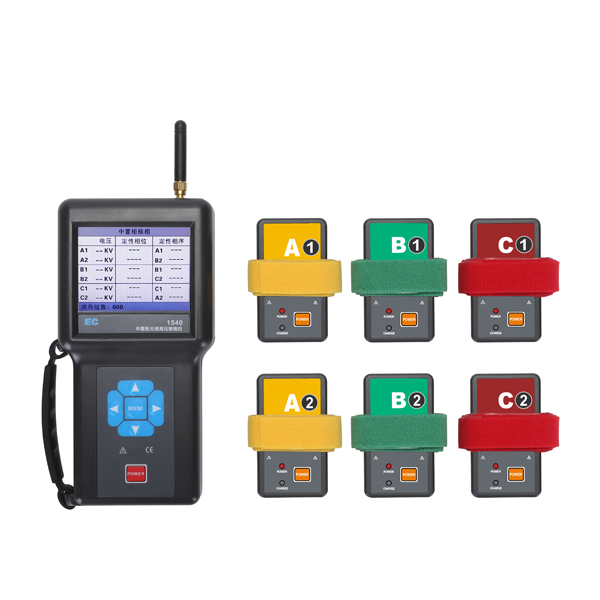

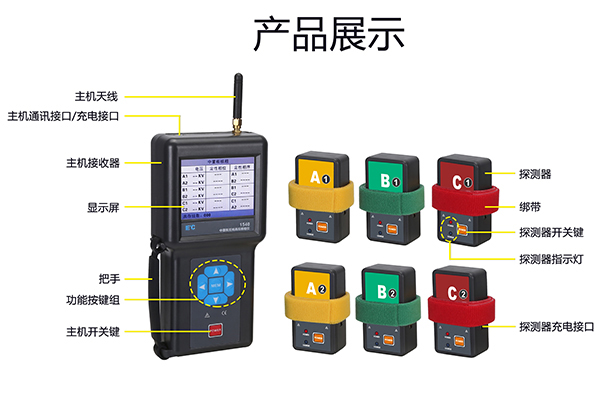

EC1540中置柜无线高压核相仪，别名：无线中置柜高压核相器，是专为手车式高压开关柜（中置柜）核相而精心设计制造，本仪器采用非接触式核相技术，在中置柜外接收核相数据，即可对A、B、C三相线路同时完成相位判断，相序测试，规避了操作人员与柜内高压电直接接触的风险，排除了核相的安全隐患，确保了操作人员和设备的安全。仪器操作特别简单，安全快速。仪器由主机、探测器组、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、相序及核相结果；同时三相显示，清晰直观，使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、相位指示、相序功能；具有历史数据读取、查阅、保存、打印等功能。
产品特点
1.采用非接触核相技术、在柜外接收核相数据，规避了操作人员与柜内高压电直接接触的风险，确保人员和设备的安全。
2.A、B、C三相同时完成核相，核相准确操作便捷。
3.采用3.5寸LCD彩屏，可同屏显示相位、相序、及核相结果，清晰直观。
4.数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
|
功 能 |
中置柜核相、相位、相序测试 |
|
电 源 |
主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,1000mAh充电锂电池 |
|
核相方式 |
非接触式核相 |
|
核相电压 |
AC 10kV～35kV |
|
核相距离 |
20m |
|
相别定性 |
同相:－20°～20°；异相: 100°～140°和220°～260° |
|
量 程 |
测试相位：0°～360° |
|
精 度 |
相位：≤±10° |
|
频率：≤±2Hz |
|
|
分 辩 率 |
相位：1° |
|
发射频率 |
433MHz、315MHz |
|
LCD尺寸 |
3.5寸彩屏；显示域：71mm×53mm |
|
相位指示 |
数字同时显示 |
|
电压显示 |
显示电压等级 |
|
显示速率 |
2次/秒 |
|
数据存储 |
200组(掉电不会丢失数据) |
|
自动关机 |
开机约15分钟仪表将自动关机 |
|
电池电压 |
主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
|
额定电流 |
探测器：30mA max；主机：150mA max |
|
仪表质量 |
仪器：约950g(含电池) |
|
仪器尺寸 |
主机195mm×100mm×45mm； 探测器80mm×46mm×26mm |
|
绝缘试验 |
主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
|
外界干扰 |
无特强电磁场；无433MHz 、315MHz同频干扰 |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |

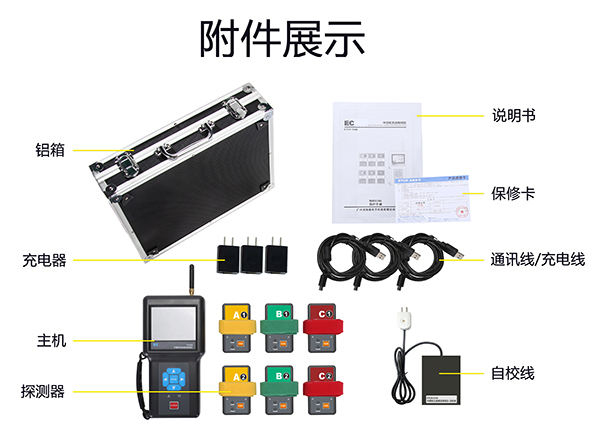

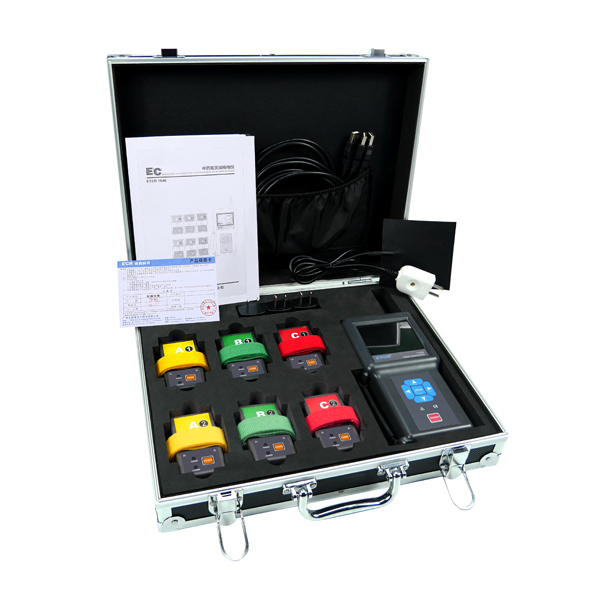

产品清单
|
主机 |
1台 |
|
探测器 |
6台 |
|
USB通讯线/充电线 |
3条 |
|
自校线 |
1条 |
|
仪表箱 |
1个 |
|
充电器 |
3个 |
|
用户手册、保修卡、合格证 |
1份 |
